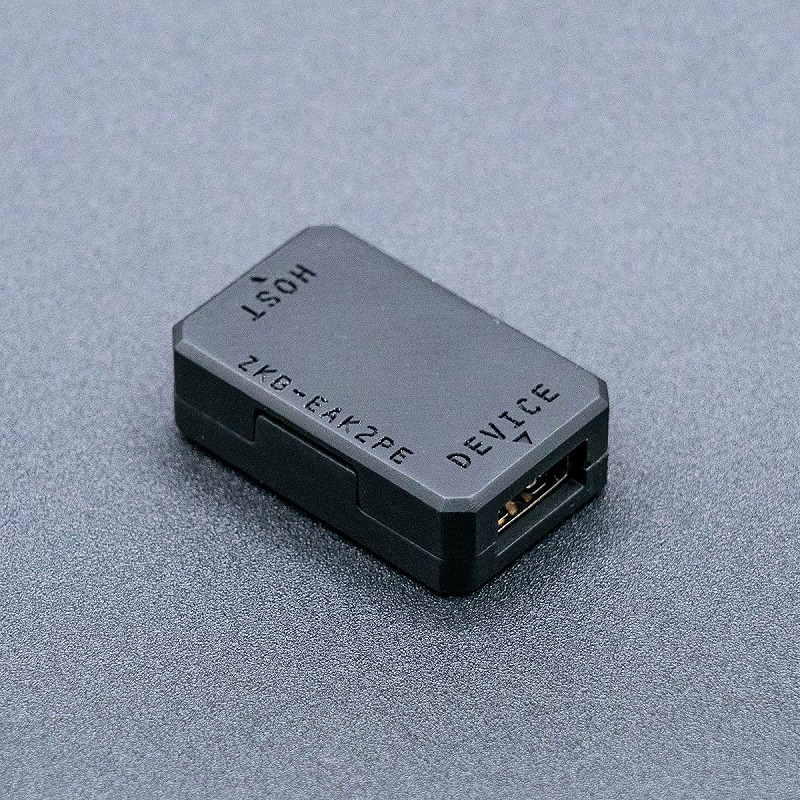

「ZKB-EAK2PE」X68000 Z EAKキーボードをProduct Editionで使えるようにするアダプター

「ZKB-EAK2PE」は、X68000 Z Early Access Kitに付属のキーボード（EAKキーボード）を、未改修のままX68000 Z Product Edition (PE)(Black Model)で使えるようにするアダプターです。

容量の大きな電解コンデンサを用いたEAKキーボードは突入電流が大きく、X68000 Z PEでは保護回路が働いて電源を遮断してしまうため、使えない事が問題となりました。当製品は、EKAキーボードを改修することなく、その問題を外部的に解決する物です。

瑞起社または自前で対策改修されたEAKキーボードにこのアダプターは必要ありません。修理機会を逃した、あるいはEAKキーボードを修理せずにそのままX68000 Z PEで使いたいと言った場合に役立ちます。

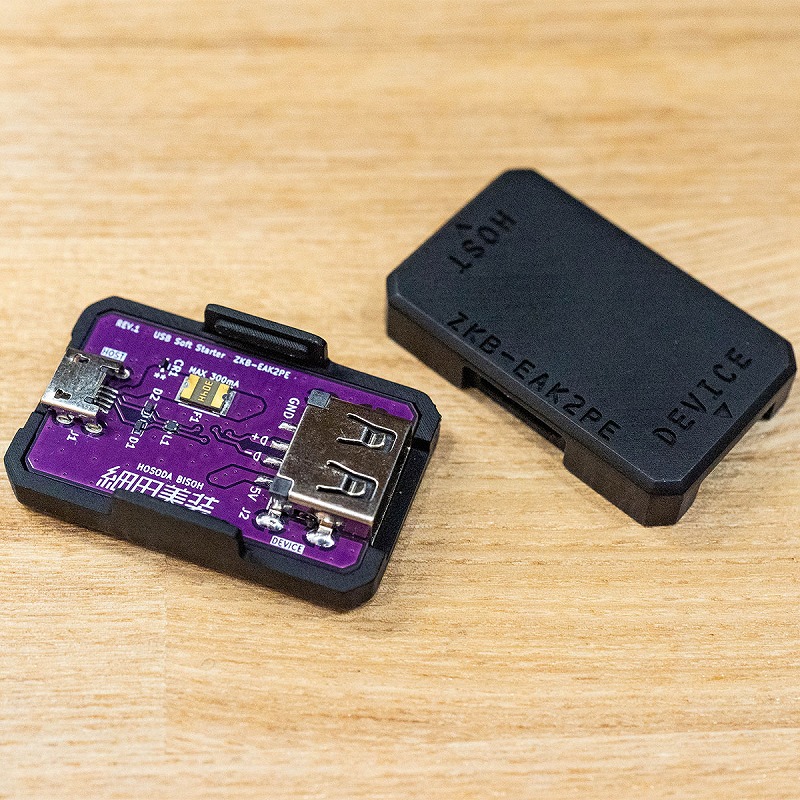

仕組みとしてはシンプルで、ポリスイッチを用いて起動時の突入電流を抑制し、EAKキーボード内部の電解コンデンサへの充電速度を緩やかにしています。そのため、起動に数秒を要します。

当製品は、電源線と信号線には静電気（ESD）保護チップ、信号線にフェライトビーズを備えています。また、ポリスイッチ自体も保護回路としての役割がありますので、電源線へ抵抗のみを繋いだ回路よりも、安全性と信号の安定性が確保されています。

他のUSBデバイス用の簡易的な保護回路として用いる事も可能です。使用しているポリスイッチ「MF-MSMF030」はホールド電流300mA（トリップ電流600mA）ですので、それ以下で運用可能なデバイスを接続してください。

====================
■留意事項
====================
ケースは光造形3Dプリンターにより出力された物です。3Dプリント中や切削研磨した際についた積層痕や切削痕、小傷や多少の荒れ等があります。これは仕様であり、返品交換の対象にはなりません。どうかご了承ください。

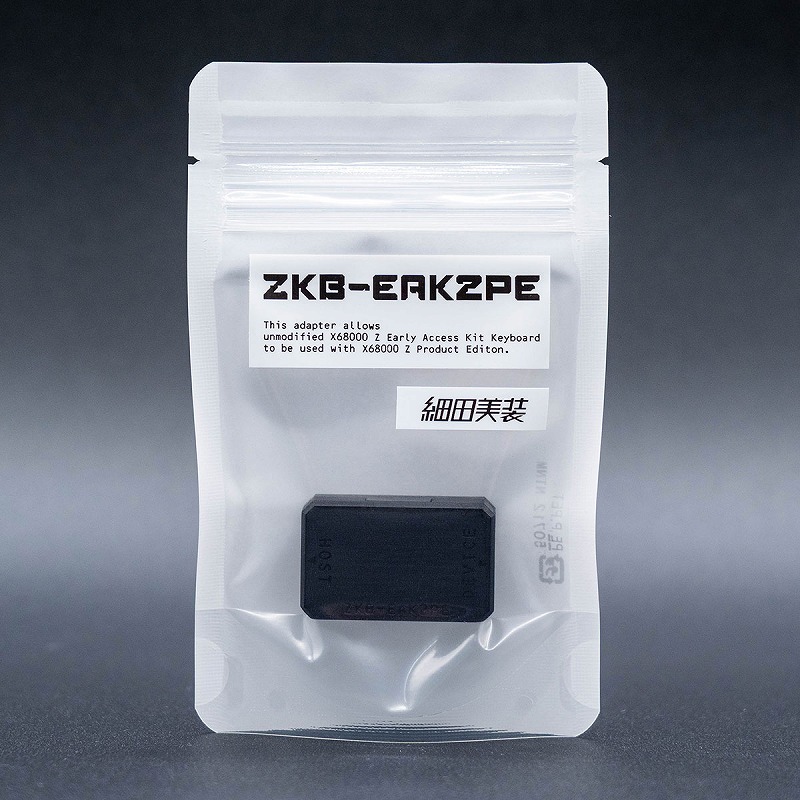

USBケーブルは付属しません。「ZKB-EAK2PE」本体のみの販売となります。

====================
■免責事項
====================
当製品および付属品の使用や加工により生じた、あらゆる故障や事故等の不利益について、作者および販売者は一切の責任を負いません。使用者の責任においてご使用ください。

また、当製品はX68000 Z製造元の株式会社瑞起様とは一切無関係の個人製作物です。当製品について、瑞起様へお問い合わせをしたり、サポート等を要求する事はお止めください。
